KORVAUSILMAVENTTIILIN ASENTAMINEN

Korvausilmaventtiili

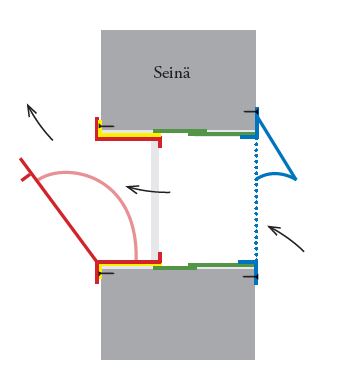

Piirroksessa punaisella
• Asennetaan siten, että kylmä ilma ohjautuu ylös, missä se sekoittuu asunnon lämpimään ilmaan.
• Keväästä syksyyn täysin auki, talvella pienellä raolla.
• Puhdista suodatin muutama kerta vuodessa.

Ilmanvaihtoventtiilin yhdysputki
Piirroksessa vihreällä
• Perinteisessä hirsiseinänasennuksessa tätä osaa ei ole käytetty, eikä sitä tarvita.
• Jos yhdysputkea käytetään hirsiseinässä, hirren ja metallin väli on eristettävä kondenssin välttämiseksi.
• Yhdysputkea on käytettävä, jos seinässä on huokoinen eriste (esim. puru, mineraalivilla, puukuitueriste), jotta ilma ei pääse virtaamaan eristetilaan.

Venttiiliritilä
Piirroksessa sinisellä
• Estää sadeveden pääsyn ilmanvaihtokanavaan.
• Asennetaan siten, että viistetty  pelti on päällä hattuna ja aukko sen alla sadesuojassa.
• Metalliverkko estää jyrsijöiden pääsyn sisälle.

Asentaminen
• Seinään tehdään aukko, joka on muutaman millimetrin suurempi kuin korvausilmaventtiili.
• Venttiilin asennuskehys kiinnitetään seinään. Metallisen asennuskehyksen (keltainen) ja seinän välinen pieni rako täytetään pellavariveellä.
• Venttiilin koneisto-osa (punainen) työnnetään runko-osan sisään.
• Kanavaan ujutetaan ulkoapäin yhdysputki (vihreä), jos sitä halutaan käyttää. Valikoimassamme on kiinteä ja pituudeltaan säädettävä yhdysputki.
• Ulkoseinään asennetaan venttiiliritilällä (sininen). Tee sen kulmiin reiät ja ruuvaa kiinni.
• Korvausilmaventtiiliin ei pitäisi syntyä kondenssia, mutta asenna kokonaisuus varmuuden vuoksi siten, että se kallistuu hieman alaviistoon ulkoilmaa kohden. Mahdollinen kondessivesi valuu silloin ulos.

HUOM: Katso myös ohje Painovoimainen ilmanvaihto ja Korvausilmaventtiilin huolto.
