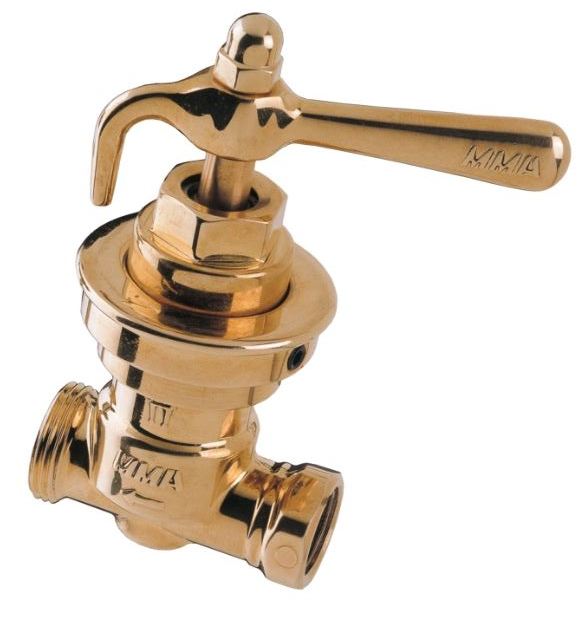

Säätöventtiili MMA G15, suora

Vesikiertoisen patterin säätöventtiili, G15

Tuote
Vanhan mallinen venttiili koostuu venttiiilistä ja käsisäätimestä, joka on muotoiltu vanhan mallin mukaan. Manuaaliventtiili itsessään vastaa nykaisia vaatimuksia.

Materiaali
Venttiili on messinkiä, lakattu.

Mitat
A=58, B=31, C=90

Tekniset tiedot
DN 1/2"
Kvs-arvo 0,01-1,2
Staattinen paine max 1 MPa
Veden lämpötila max 120 C
Sulkeutumispaine max 250 kPa
Esisäätökorkeus mm/2 C 0,45 mm/2K
Materiaali CW 614N

Venttiilin säätö
Venttiilin tarkka esisäätötoiminto sijaitsee sisäosan alla. Esisäätö voidaan tehdä FN2-esisäätöavaimella avaamalla suljettua venttiiliä painehäviökaavion osoittamien kierrosten verran. FV5-esisäätötyökalun käyttö helpottaa säätöä. Venttiilissä on harmaa suojapyörä, joka helpottaa sen tunnistamista työmaalla.
Suojapyörää voidaan käyttää asennustyön aikana venttiilin sulkemiseen. Esisäätökorkeus säädetään kiertämällä suojapyörä ensin pohjaan ja avaamalla sitä sen jälkeen 3/4-kierrosta.

Huom!
Säätöventtiiliin on saatavissa runsaasti lisäosia asennusta varten. Luettelo varaosista ja tarkemmat mitat löytyvät erillisestä Varaosaluettelosta (ks. Pdf).
