VÄLIPUITTEEN TEKEMINEN

Vanhoissa ikkunoissa on lähes aina pienet ruudut. Jos ruudut ovat päällekkäin, tarvitset yhden tai useamman vaakasuuntaisen väli-puitteen. Neliskanttisessa puitteessa tarvitset lisäksi ristiliitoksen.

Kun teet puitteen kotiverstaalla, jokaisessa liitoksessa on sekä suora että viisto liitos: välipuitteen runko yhdistyy kehän runkoon tapilla, mutta profiiliosaan on tehtävä pieni jiiriviiste.

Näissä kuvissa on käytetty kartano-profiilia, muut mallimme ovat jugend ja funkkis. Välipuite tehdään niihin vastaavalla tavalla.
Ohje on yksinkertainen, mutta puitetta tehdessä avaruudellinen ajattelukyky on koetteella. Varaa sen verran ylimääräistä materiaalia, että voit tehdä harjoitusliitokset ennen varsinaista nikkarointia.

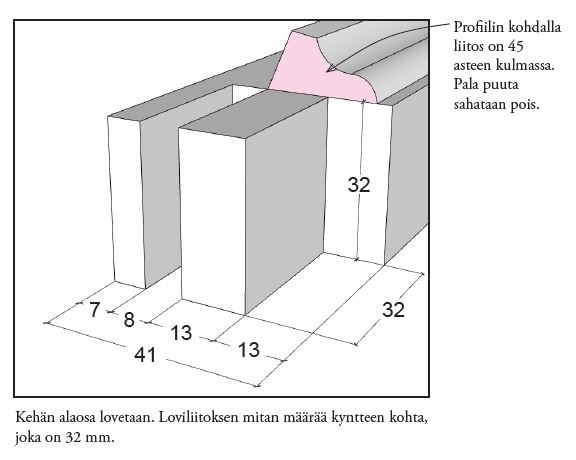

Puitteen kehään tehdään kolot välipuitetta varten. Kolon viereltä poistetaan profiilista puuta 45° kulmassa. Kolon syvyys on 25 mm.

Välipuitteen päässä on tappi, joka upotetaan puitteen kehään.

Välipuitteen tappi työnnetään kehän koloon. Molempien osien 45 asteen viisteet kohtaavat ja tekevät tiiviin liitoksen.

Välipuitteiden risteyksessä profiilit sahataan neljässä kohdassa 45° kulmaan. Rungon korkeudesta poistetaan puolet, toisesta välipuitteesta ylä-, toisesta alaosa.

Ylemmässä kappaleessa puuta on poistettu kyntteen puolelta (sininen). Alemmassa kappaleessa puute poistetaan profiilin puolelta (punainen). Ristikkäin käännettyä osat solahtavat toisiinsa.

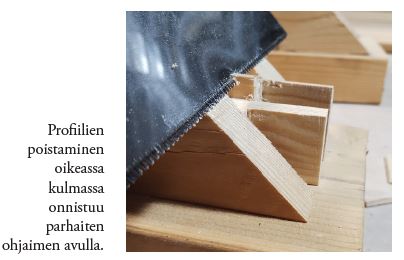

Profiilien poistaminen oikeassa kulmassa onnistuu parhaiten jykevästä lankusta ja kahdesta rimasta tehdyn ohjaimen avulla. Ohjausrimojen päät sahataan 45° kulmaan ennen niiden kiinnittämistä lankkuun.

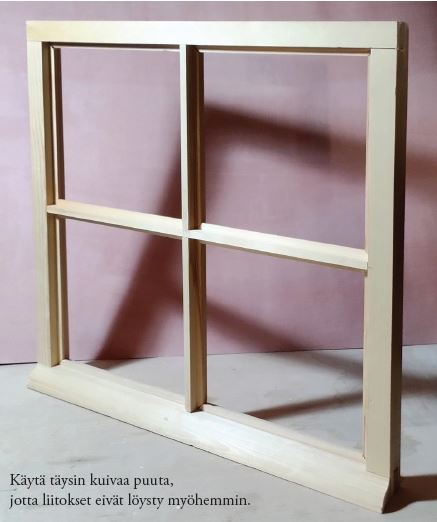

KARTANO -MALLI

Ohje on periaatteessa yksinkertainen, mutta puitetta tehdessä avaruudellinen ajattelukyky on koetteella. Varaa sen verran ylimääräistä materiaalia, että voit tehdä yhden harjoitusliitoksen ennen varsinaisen puitteen nikkarointia.

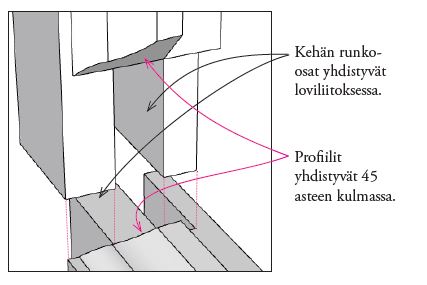

Kun teet puitteen kotiverstaalla, jokaisessa liitoksessa on sekä suora että viisto liitos. Puitteen runko-osat yhdistetään toisiinsa loviliitoksella, mutta profiiliosaan on tehtävä pieni jiiriviiste.

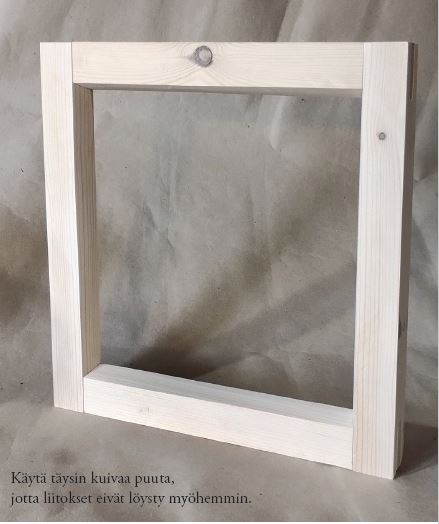

FUNKKIS -MALLI

Ohje on periaatteessa yksinkertainen, mutta puitetta tehdessä avaruudellinen ajattelukyky on koetteella. Varaa sen verran ylimääräistä materiaalia, että voit tehdä yhden harjoitusliitoksen ennen varsinaisen puitteen nikkarointia.

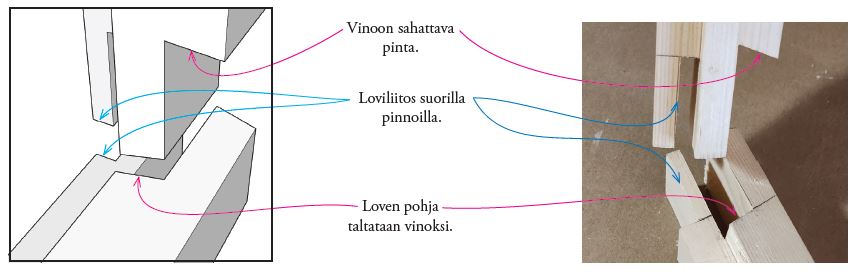

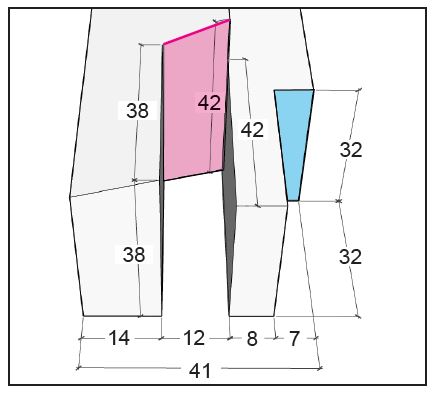

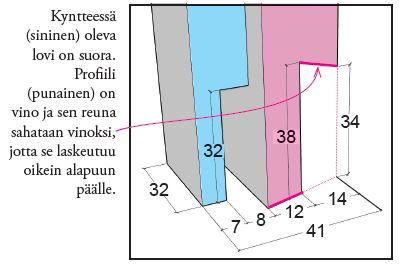

Kehän alaosan lovet ovat eri syvyiset, koska kyntteen kohdalla kehä on kapeampi. Keskellä olevan loven (punaisella) takaosa on vino, jotta pystyosan vino profiili asettuu siihen.

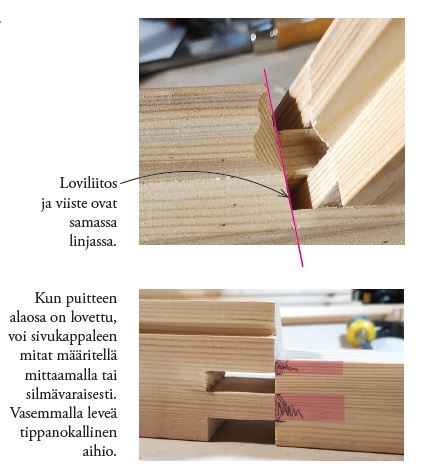

Kun puitteen alaosa (vasemmalla) on lovettu, voi sivukappaleen (oikealla) mitat määritellä mittaamalla tai siirtämällä mitat.
